Отборные устройства давления предназначены для монтажа измерительного оборудования, определяющего параметры и состав рабочей среды в технологических аппаратах и трубопроводах. Используются также в газоходах, гидравлических коммуникациях и прочем технологическом оборудовании.  Производство таких приспособлений осуществляется в полном соответствии с разработанными техническими условиями по тем или иным типам техпроцессов и параметрам рабочей среды.
1 280 руб.
c НДС
Обозначение по тех. характеристикам
16-425-Ст09г2с-Л
Запорная арматура
15лс54бк (КЗ21216-15)
Давление, мПа (кгс/см 2)
16 (160)

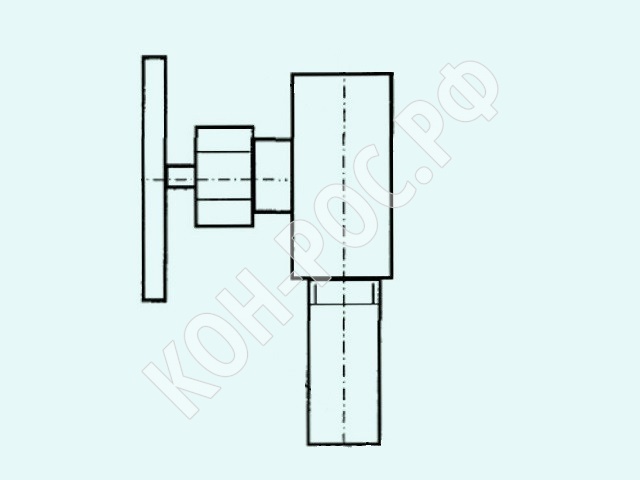

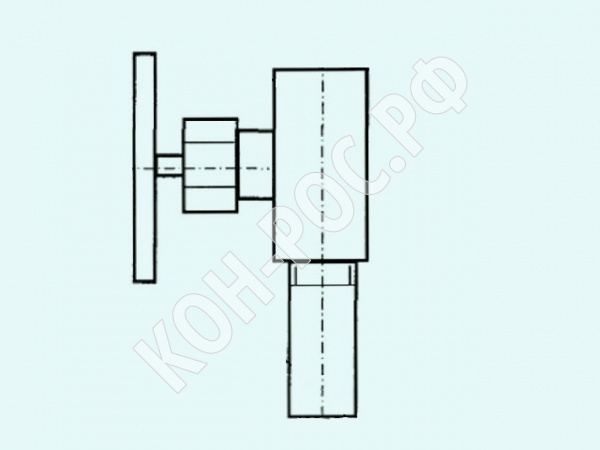

Отборные устройства давления по геометрии чертежа ЗК14-2-10-01 и ЗК14-2-10-98 предназначены для подключения импульсной линии на горизонтальном трубопроводе или стенке аппарат.

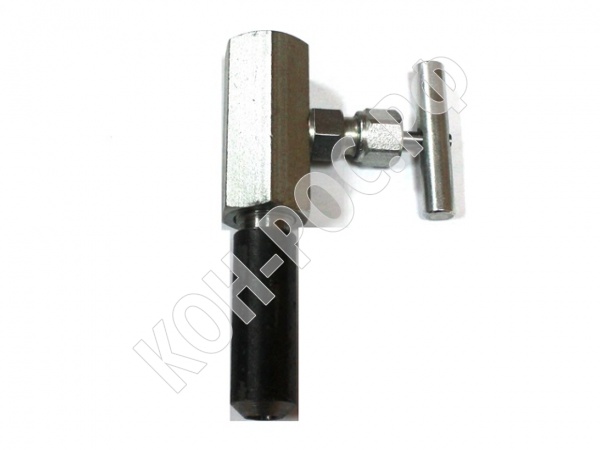

Параметры установки 5б-2:

Среда: неагрессивная
Рабочее давление Ру: до 16мПа (160кгс/см2)
Температура рабочей среды: до 425С˚
Тип: линейное
Присоединение: под приварку
Материал: сталь 09г2с
Запорная арматура: кран игольчатый 15лс54бк с резьбой R1/2.


Отборные устройства давления изготавливаются согласно ТУ 25.99.29-001-65431426-2018.
Изделия могут быть изготовлены из ст.20, ст.09г2с (морозостойкая сталь), ст.08х18н10, ст.12х18н10т (нержавеющая сталь).

Всегда в наличии:

1,6-70-ст.20-МП отборные устройства давления прямое
1,6-70-ст.20-МУ отборные устройства давления угловое
1,6-225-ст.20-МП отборные устройства давления прямое
1,6-225-ст.20-МУ отборные устройства давления угловое

16-70-ст.20-МП отборные устройства давления прямое
16-70-ст.20-МУ отборные устройства давления угловое
16-200-ст.20-МП отборные устройства давления прямое
16-200-ст.20-МУ отборные устройства давления угловое

16-200-ст.20-Л отборные устройства давления линейное
