Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
Цена: по запросу
Материал
ст.20
Запорная арматура
14с64нж
Давление, мПа (кгс/см 2)
16 (160)

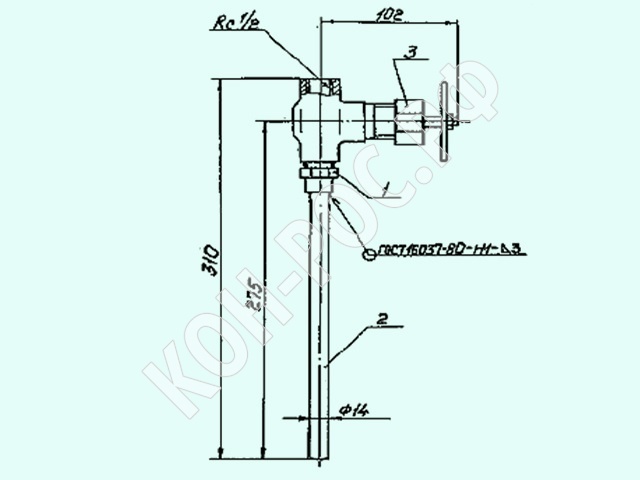

Отборное устройство давления по ЗК4-281.10-90 по геометрии ТУ 36.22.19.05-005-85 предназначено для подключения линии отбора импульса давления неагрессивного газа, пара или жидкости при давлении 16 МПа (160
кг/кв.см) и температуре рабочей среды от 0 до 300°С. Применяется для типовых установок
на газ по ЗК4-281.00-90, на жидкость по ЗК4-282.00-10. Изготавливается из стали 20.
Пример обозначения отборного устройства 16-200 по ЗК4-281.10-90
Отборное устройство 16-200 УЗ ЗК4-281.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
кг/кв.см) и температуре рабочей среды от 0 до 300°С. Применяется для типовых установок
на газ по ЗК4-281.00-90, на жидкость по ЗК4-282.00-10. Изготавливается из стали 20.
Пример обозначения отборного устройства 16-200 по ЗК4-281.10-90
Отборное устройство 16-200 УЗ ЗК4-281.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
