Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
Цена: по запросу
Материал
ст.20
Запорная арматура
15кч12п
Давление, мПа (кгс/см 2)
2,5 (25)

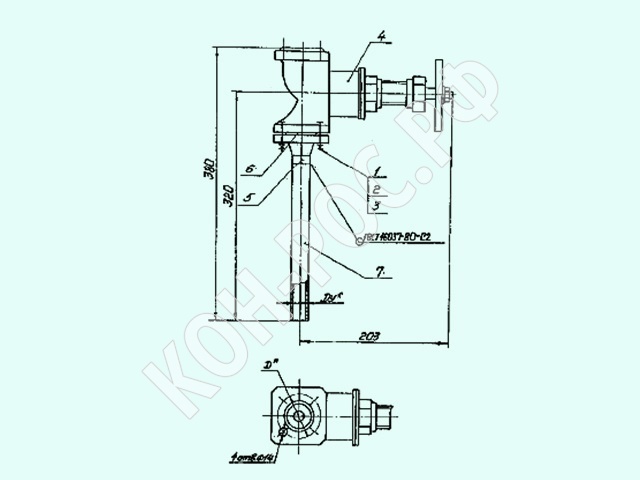

Отборное устройство давления по ЗК4-279.10-90 по геометрии ТУ 36.22.19.05-005-85 предназначено для отбора импульса давления неагрессивного газа, пара или жидкости при давлении до 2,5 Мпа (25 кг/кв см) в температурном диапазоне от -30 до+150°С. Устанавливается отборное устройство на газ по ЗК4-279.00-90, на жидкость по ЗК4-280.00-90. Изготавливается из стали 20.
Пример обозначения отборного устройства на Ру 2,5 МПа, температуру среды до 150°С, труба 25 мм:
Отборное устройство 2,5-150-25 ЗК4-279.10- 90.
Актуальное ТУ 25.99.29-001-65431426-2018.
Пример обозначения отборного устройства на Ру 2,5 МПа, температуру среды до 150°С, труба 25 мм:
Отборное устройство 2,5-150-25 ЗК4-279.10- 90.
Актуальное ТУ 25.99.29-001-65431426-2018.
