Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
Цена: по запросу
Материал
нержавеющая сталь
Запорная арматура
15нж54бк
Давление, мПа (кгс/см 2)
2,5 (25)

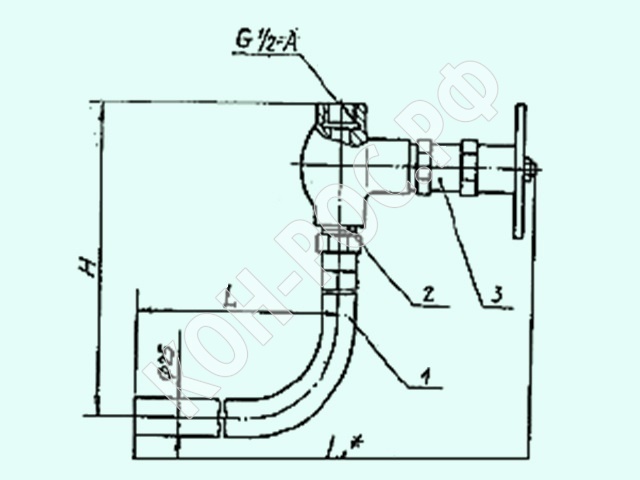

Отборное устройство давления по ЗК4-277.10-90 по геометрии ТУ 36.22.19.05-005-85 предназначено для подключения линии отбора импульса давления агрессивной кристаллизующейся среды, несущей взвешенные твёрдые частицы при давлении 16 МПа (160 кг/кв.см) и температуре рабочей среды от 0 до 300°С. Применяется для типовых установок по ЗК4-277.00-90. Изготавливается из стали 12Х18Н10Т.
Пример обозначения отборного устройства 2,5-70У по ЗК4-276.10-90:
Отборное устройство 2,5-70У УЗ ЗК4-277.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
Пример обозначения отборного устройства 2,5-70У по ЗК4-276.10-90:
Отборное устройство 2,5-70У УЗ ЗК4-277.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
