Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
Цена: по запросу
Материал
ст.20
Запорная арматура
14с27п1
Давление, мПа (кгс/см 2)
2,5 (25)

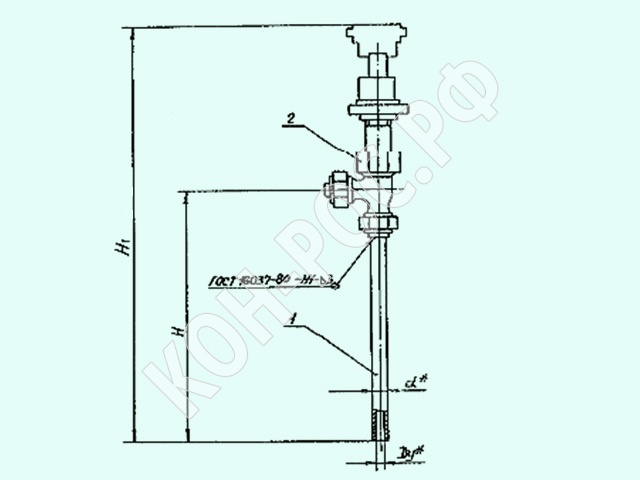

Отборное устройство давления по ЗК4-270.10-90 по геометрии ТУ 36.22.19.05-005-85 предназначено для отбора импульса давления неагрессивного газа или жидкости при давлении до 2,5 МПа (25 кг/кв см) в температурном диапазоне от - 40 до +150°С (запорная арматура СА24014-10 (14с27п1) или от -100 до +150°С (запорная арматура СА24014-006.02 или СА24014-010.02 (14с27п2). Устанавливается отборное устройство на газ по ЗК4-270.00-90, на жидкость по ЗК4- 271.00-90.

Пример обозначения отборного устройства на Ру 2,5 МПа, температуру среды до 70°С, труба 8 мм ст20:
Отборное устройство 2,5-70-8 ЗК4-270.10-90.

Актуальное ТУ 25.99.29-001-65431426-2018.
