В наличии
Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
1 240 руб.
c НДС
Материал
ст.20
Запорная арматура
15с54бк
Давление, мПа (кгс/см 2)
16 (160)

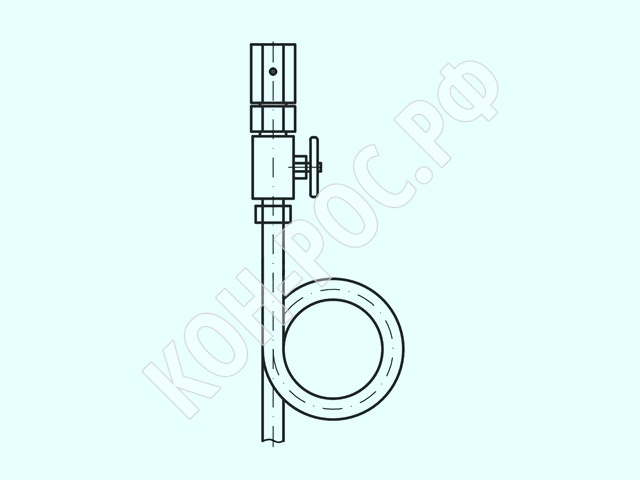

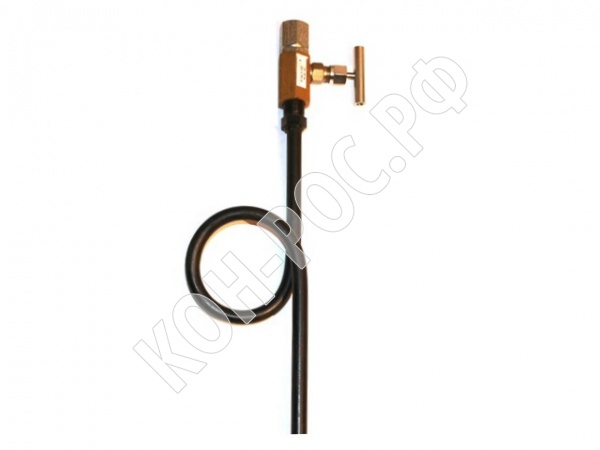

Отборное устройство давления 160-200П по геометрии ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости при давлении 16 МПа (160 кг/кв.см) и температуре рабочей среды от 0 до 200°С. В изделии применяется клапан запорный проходной муфтовый ОБ 22044 (15с54бк (бк1). Устанавливается по ЗК4-274.00-90.
Может изготавливаться по ЗК4-274.10-90 рис.1. Изготавливается из стали 20.
Пример обозначения отборного устройства 160-200П:
Отборное устройство 160-200П;
по ЗК4-274.10-90: Отборное устройство 16-200П ЗК4-274.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
Может изготавливаться по ЗК4-274.10-90 рис.1. Изготавливается из стали 20.
Пример обозначения отборного устройства 160-200П:
Отборное устройство 160-200П;
по ЗК4-274.10-90: Отборное устройство 16-200П ЗК4-274.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
