Отборные устройства давления по геометрии ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой.
595 руб.
c НДС
Материал
ст.20
Запорная арматура
11б18бк
Давление, мПа (кгс/см 2)
1,6 (16)

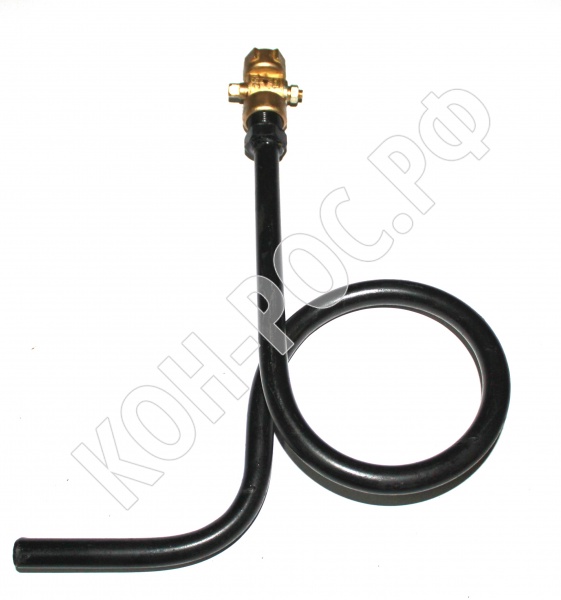

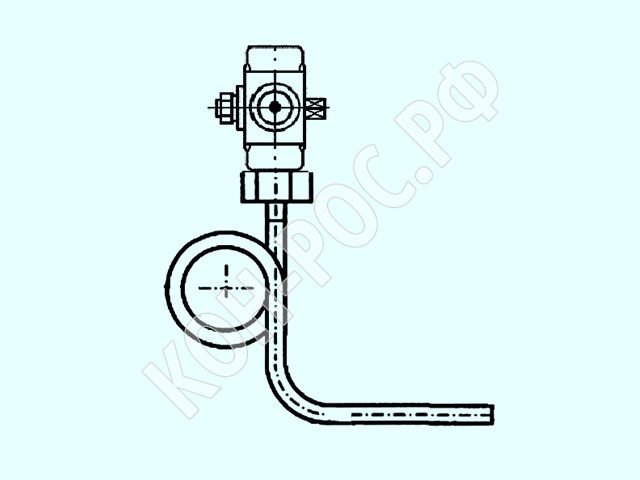

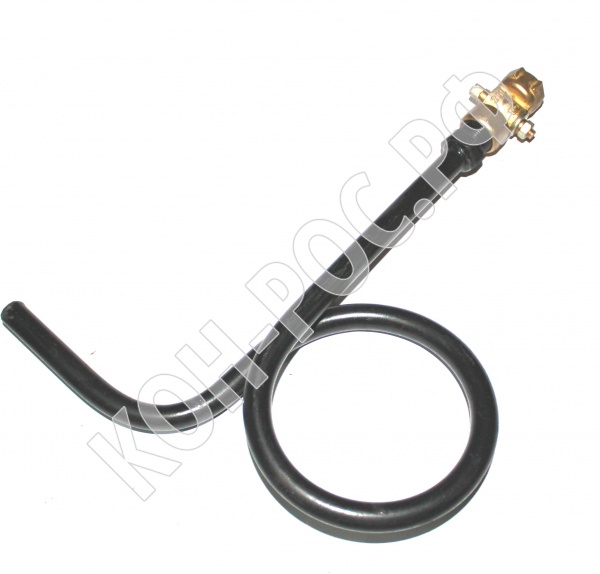

Отборное устройство давления 16-225У по геометрии ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости при давлении 1,6 МПа (16 кг/кв.см) и температуре рабочей среды от 0 до 225°С. В изделии применяется трёхходовой кран натяжной с фланцем 11Б18бк или 11Б38бк. Устанавливается по ЗК4-275.00-90. Может изготавливаться по ЗК4-274.10-90 рис.5. Изготавливается из стали 20.
Пример обозначения отборного устройства 16-225У:
Отборное устройство 16-225У;
по ЗК4-274.10-90: Отборное устройство 1,6-225У ЗК4-274.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
Пример обозначения отборного устройства 16-225У:
Отборное устройство 16-225У;
по ЗК4-274.10-90: Отборное устройство 1,6-225У ЗК4-274.10-90.
Актуальное ТУ 25.99.29-001-65431426-2018.
