Камера уровнемерная выносная КУВ-VIII

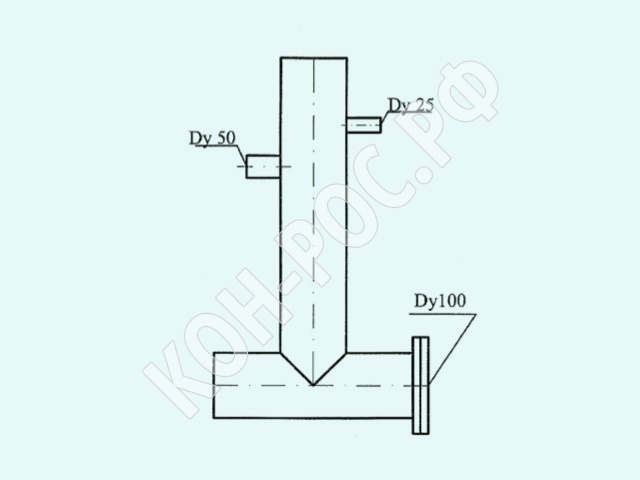

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение	Длина, L1	Длина, L2	Масса, кг
КУВ-VIII-200-40	200	465	24.8
КУВ-VIII-250-40	250	515	24.5
КУВ-VIII-320-40	320	585	26.6
КУВ-VIII-350-40	350	615	27
КУВ-VIII-400-40	400	665	27.8
КУВ-VIII-600-40	600	865	30.9
КУВ-VIII-800-40	800	1065	33.9
КУВ-VIII-1000-40	1000	1265	36.9
КУВ-VIII-1200-40	1200	1465	39.9
КУВ-VIII-1400-40	1400	1665	42.9
КУВ-VIII-1500-40	1500	1765	44.4
КУВ-VIII-1600-40	1600	1865	45.9
КУВ-VIII-2000-40	2000	2265	52
КУВ-VIII-2500-40	2500	2765	59.5
КУВ-VIII-3000-40	3000	3265	67
КУВ-VIII-4000-40	4000	4265	82.2
КУВ-VIII-6000-40	6000	6265	112.3
КУВ-VIII-200-63	200	465	33.8
КУВ-VIII-250-63	250	515	34.5
КУВ-VIII-320-63	320	585	35.6
КУВ-VIII-350-63	350	615	36
КУВ-VIII-400-63	400	665	37
КУВ-VIII-600-63	600	865	39.9
КУВ-VIII-800-63	800	1065	42.9
КУВ-VIII-1000-63	1000	1265	45.9
КУВ-VIII-1200-63	1200	1465	48.9
КУВ-VIII-1400-63	1400	1665	51.9
КУВ-VIII-1500-63	1500	1765	53.4
КУВ-VIII-1600-63	1600	1865	54.9
КУВ-VIII-2000-63	2000	2265	61
КУВ-VIII-2500-63	2500	2765	68.5
КУВ-VIII-3000-63	3000	3265	76
КУВ-VIII-4000-63	4000	4265	91.2
КУВ-VIII-6000-63	6000	6265	121.3
