Камера уровнемерная выносная КУВ-VII

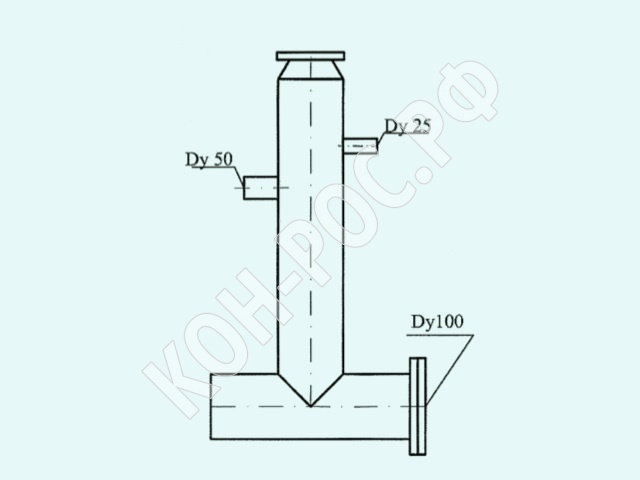

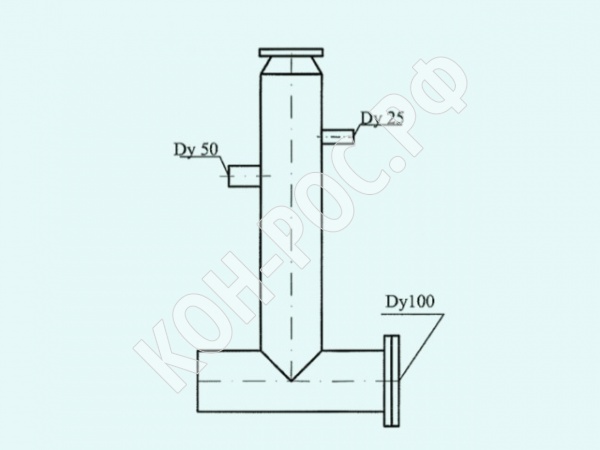

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение	Длина, L1	Длина, L2	Длина, L3	Масса, кг
КУВ-VII-200-40	200	465	595	29.6
КУВ-VII-250-40	250	515	645	30.3
КУВ-VII-320-40	320	585	715	31.4
КУВ-VII-350-40	350	615	745	31.8
КУВ-VII-400-40	400	665	795	32.6
КУВ-VII-600-40	600	865	995	35.7
КУВ-VII-800-40	800	1065	1195	38.7
КУВ-VII-1000-40	1000	1265	1395	41.7
КУВ-VII-1200-40	1200	1465	1595	44.7
КУВ-VII-1400-40	1400	1665	1795	47.7
КУВ-VII-1500-40	1500	1765	1895	49.2
КУВ-VII-1600-40	1600	1865	1995	50.7
КУВ-VII-2000-40	2000	2265	2395	56.8
КУВ-VII-2500-40	2500	2765	2895	64.3
КУВ-VII-3000-40	3000	3265	3395	71.8
КУВ-VII-4000-40	4000	4265	4395	87
КУВ-VII-6000-40	6000	6265	6395	117.1
КУВ-VII-200-63	200	465	617	41.5
КУВ-VII-250-63	250	515	667	42.8
КУВ-VII-320-63	320	585	737	43.3
КУВ-VII-350-63	350	615	767	43.7
КУВ-VII-400-63	400	665	817	44.5
КУВ-VII-600-63	600	865	1017	47.6
КУВ-VII-800-63	800	1065	1217	50.6
КУВ-VII-1000-63	1000	1265	1417	53.6
КУВ-VII-1200-63	1200	1465	1617	56.6
КУВ-VII-1400-63	1400	1665	1817	59.6
КУВ-VII-1500-63	1500	1765	1917	61.1
КУВ-VII-1600-63	1600	1865	2017	62.6
КУВ-VII-2000-63	2000	2265	2417	68.7
КУВ-VII-2500-63	2500	2765	2917	76.2
КУВ-VII-3000-63	3000	3265	3417	83.7
КУВ-VII-4000-63	4000	4265	4417	98.9
КУВ-VII-6000-63	6000	6265	6417	129
