КУВ-II

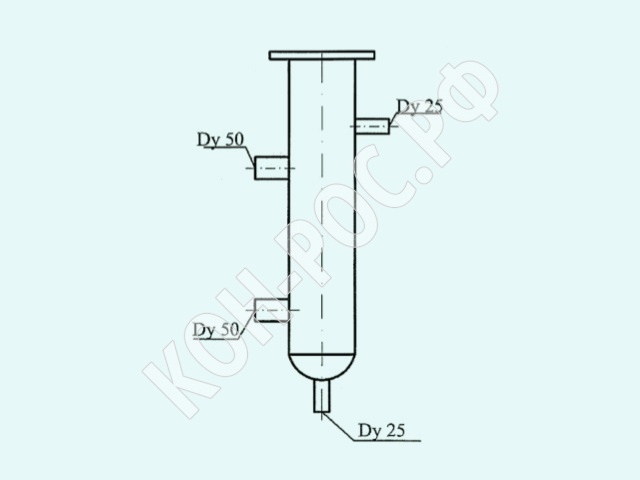

Камера КУВ представляет из себя корпус, два присоединительных штуцера (для соединения с рабочим аппаратом), вспомогательного штуцера и дренажного штуцера. Монтаж и установка уровнемера осуществляется через верхнюю горловину корпуса.

Камеры изготавливаются для работы под давлением от 2,5 до 16,0 МПа, температурой рабочей среды от минус196 до плюс 600 Сº и рабочей длинной от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды.

Пример обозначения выносной камеры для уровнемера типа 1 с диапазоном измерения равным 800мм на условное давление 4,0 МПа (40 кгс/см2) с шифром материального исполнения У6: КУВ-I-800-40-У6

С чертежами по данному нормативу Вы можете ознакомиться в закладке «документы».

Обозначение	Длина, L1	Длина, L2	Длина, L3	Масса, кг
КУВ-II-200-40	200	595	800	18.7
КУВ-II-250-40	250	645	850	19.4
КУВ-II-320-40	320	715	920	20.5
КУВ-II-350-40	350	745	950	20.9
КУВ-II-400-40	400	795	1000	21.7
КУВ-II-600-40	600	995	1200	24.7
КУВ-II-800-40	800	1195	1400	27.7
КУВ-II-1000-40	1000	1395	1600	30.8
КУВ-II-1200-40	1200	1595	1800	33.8
КУВ-II-1400-40	1400	1795	2000	36.8
КУВ-II-1500-40	1500	1895	2100	38.3
КУВ-II-1600-40	1600	1995	2200	39.8
КУВ-II-2000-40	2000	2395	2600	45.8
КУВ-II-2500-40	2500	2895	3100	53.4
КУВ-II-3000-40	3000	3395	3600	61
КУВ-II-4000-40	4000	4395	4600	76.1
КУВ-II-6000-40	6000	6395	6600	106.3
КУВ-II-200-63	200	595	812	25.1
КУВ-II-250-63	250	645	862	26.1
КУВ-II-320-63	320	715	932	27.5
КУВ-II-350-63	350	745	962	28.1
КУВ-II-400-63	400	795	1012	29.1
КУВ-II-600-63	600	995	1212	33.0
КУВ-II-800-63	800	1195	1412	38.0
КУВ-II-1000-63	1000	1395	1612	40.9
КУВ-II-1200-63	1200	1595	1812	44.9
КУВ-II-1400-63	1400	1795	2012	48.8
КУВ-II-1500-63	1500	1895	2112	50.8
КУВ-II-1600-63	1600	1995	2212	52.8
КУВ-II-2000-63	2000	2395	2612	60.7
КУВ-II-2500-63	2500	2895	3112	70.5
КУВ-II-3000-63	3000	3395	3612	80.5
КУВ-II-4000-63	4000	4395	4612	100.1
КУВ-II-6000-63	6000	6395	6612	139.0
КУВ-II-200-100	200	595	832	30.6
КУВ-II-250-100	250	645	882	31.6
КУВ-II-320-100	320	715	952	33.1
КУВ-II-350-100	350	745	982	33.8
КУВ-II-400-100	400	795	1032	34.9
КУВ-II-600-100	600	995	1232	39.3
КУВ-II-800-100	800	1195	1432	43.7
КУВ-II-1000-100	1000	1395	1632	48.1
КУВ-II-1200-100	1200	1595	1832	52.5
КУВ-II-1400-100	1400	1795	2032	56.9
КУВ-II-1500-100	1500	1895	2132	59.1
КУВ-II-1600-100	1600	1995	2232	61.3
КУВ-II-2000-100	2000	2395	2632	70.1
КУВ-II-2500-100	2500	2895	3132	80.1
КУВ-II-3000-100	3000	3395	3632	92.1
КУВ-II-4000-100	4000	4395	4632	114.1
КУВ-II-6000-100	6000	6395	6632	158.1
КУВ-II-200-160	200	595	835	35.8
КУВ-II-250-160	250	645	885	37.2
КУВ-II-320-160	320	715	955	39.2
КУВ-II-350-160	350	745	985	40.1
КУВ-II-400-160	400	795	1035	41.5
КУВ-II-600-160	600	995	1235	47.2
КУВ-II-800-160	800	1195	1435	52.8
КУВ-II-1000-160	1000	1395	1635	58.5
КУВ-II-1200-160	1200	1595	1835	64.2
КУВ-II-1400-160	1400	1795	2035	69.9
КУВ-II-1500-160	1500	1895	2135	72.7
КУВ-II-1600-160	1600	1995	2235	75.6
КУВ-II-2000-160	2000	2395	2635	86.2
КУВ-II-2500-160	2500	2895	3135	101.0
КУВ-II-3000-160	3000	3395	3635	115
КУВ-II-4000-160	4000	4395	4635	143.7
КУВ-II-6000-160	6000	6395	6635	198.5
